——光纖到戶通信設施工程規范技術要點（一）

      近年來，小區寬帶壟斷、用戶選擇難成為用戶投訴比較集中、社會輿論反映比較強烈的問題。究其原因，主要是由于電信運營企業與房地產開發商的分工界面不清，部分的房地產開發商或物業管理公司利用電信企業間的競爭，迫使企業高價進入，部分電信運營企業為了搶占市場，替房地產開發商建設通信配套設施，取得壟斷經營權，用戶無法自主進行選擇，損害了廣大用戶的合法權益。為此，光纖到戶國家標準作出了明確規定，并將保障用戶自由選擇權作為強制性要求。標準中“用戶接入點”是分清電信運營企業與房地產開發商分工界面的關鍵點，也是實現用戶自由選擇的落腳點。本文對“用戶接入點”進行分析解讀，以利于讀者對規范內容的理解，推動光纖到戶國家標準的貫徹落實。

      用戶接入點

      在光纖到戶國家標準中，“用戶接入點”是一個重要的概念。關于“用戶接入點”的內容要點可總結為“一個關鍵點、兩種模型、四類場景”：

      1、一個關鍵點

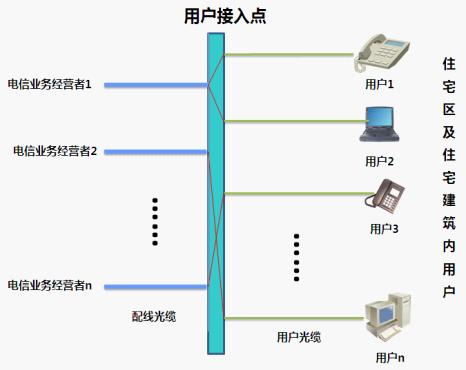

1個關鍵點即：用戶接入點。“用戶接入點”是一個特定的邏輯點，它的設定是為了解決工程實施的交叉與復雜性，使得工程的建設界面劃分更加具有可操作性。

      顧名思義，“用戶接入點”即用戶接入電信業務的位置。根據規范中的定義，用戶接入點是多家電信運營企業共同接入、并且用戶在此處行使自由選擇權的部位；同時也是電信運營企業與房地產開發商的工程分界點之一，是規范的強制性要求能否貫徹落實的關鍵點。

      在光纖到戶工程設計中，用戶接入點的設置位置非常重要，用戶接入點設置可依據以下原則：

      1）一個配線區設置一個用戶接入點

      光纖到戶工程中一個用戶接入點覆蓋的區域即為一個配線區。規范建議按照一般住宅區300戶、別墅區120戶設置一個配線區。實際應用時應根據住宅建筑的類型、住戶密度、光纖配線設備容量以及工程的實際狀況等設計配線區，綜合測算配線區覆蓋范圍的變化引起的通信管道和光纜的數量及相應工程投資的變化，以選擇最優方案。

      2）利于用戶光纜和配線光纜連接

      為了盡量減少住宅區通信管道和配線光纜的數量，一般會在用戶接入點的配線設備箱體內設置光分路器設備，將配線光纜（用戶接入點以外、與公用電信網互連的光纜）與用戶光纜（用戶接入點至住戶家居配線箱之間的光纜）互相連接。

      3）結合住宅類型確定位置

由于住宅建筑的類型繁多，住戶數量有很大差異，現場條件比較復雜，建設光纖到戶工程時，除依據光纖配線區和所轄用戶數設定用戶接入點外，用戶接入點的具體位置可設置在設備間、電信間、室外交接箱等處，應根據住宅建筑類型等實際情況，結合不同連接模型，應用不同設計場景，做出最佳設計方案。

      2、兩種模型

      根據在不同場所內配線設備的配置和安裝方式不同，可總結為兩種配線設備設置模型：

      模型1：在電信間、設備間內，配線設備采用機柜安裝方式；

      當用戶接入點設在電信間或設備間時，其兩側配線設備即電信運營企業與房地產開發商的配線設備分別采用各自獨立的機柜安裝；

      模型2：在別墅區室外交接箱或住宅樓某單元首層公共樓道處，配線設備采用共用箱體的安裝方式。

      當用戶接入點設在住宅樓某單元內以及別墅區室外交接箱時，電信運營企業與房地產開發商的配線設備采用同一箱體內分區域方式安裝。

      上述兩種模型可根據不同場景進行應用。

      3、四類場景

      場景1：住宅區住宅建筑只含一個配線區

      當住宅區或住宅建筑的規模較?。ɡ纾浩胀ㄗ≌∮?00戶）時，僅設置一個配線區；并且住宅比較集中，設備間位置較合適時，不再單獨設置電信間，設備間、電信間合一設置，用戶接入點設置在設備間內，采用模型1。

      場景2：住宅區住宅建筑含有多個配線區；

當住宅區或住宅建筑的規模較大（例如：普通住宅大于300戶）時，應設置多個配線區，每個配線區設置一個電信間，多個配線區設置一個設備間。用戶接入點則設置在每個配線區的電信間內，采用模型1。

      場景3：住宅區用戶光纜總?cè)萘啃∮?44芯

      當住宅區或住宅建筑的規模較小、其用戶光纜總?cè)萘啃∮?44芯時，僅設置一個配線區，且不設置設備間及電信間，在某單元的首層公共樓道處采用墻體壁龕式共用配線箱，用戶接入點設置在配線箱內，采用模型2。

      場景4：別墅區

別墅區小于120戶只設置一個配線區；別墅區規模較大時可設置多個配線區。每個配線區設置一個室外光纜交接箱，用戶接入點則設置在每個配線區的室外光纜交接箱內，采用模型2。

      4、舉例說明

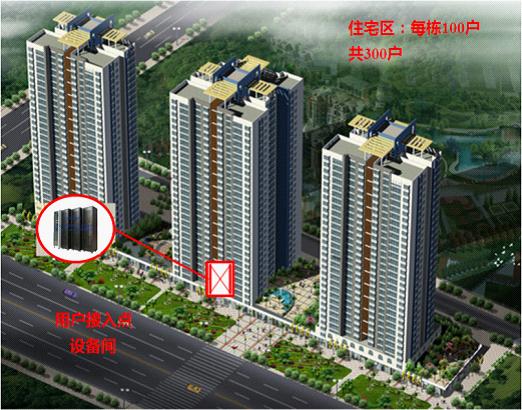

      1）3棟高層住宅，每棟為100戶

      小區共300戶組成一個配線區，不需要設置電信間，3棟建筑共用設備間。用戶接入點設置在設備間，設備間內安裝配線設備機柜4個（3家電信運營企業與房地產開發商各1個）。

      2）2個由多棟低層、多層、中高層住宅建筑組成的住宅區，住宅區1規模為900戶左右，住宅區2為290戶。

      首先應在住宅區1的物業管理中心設置設備間，然后按照住宅用戶數進行配線區劃分，約300戶設置一個配線區；在每個配線區內設置共用電信間，本配線區的用戶接入點設置在電信間內，電信間內安裝配線設備機柜4個（3家電信運營企業與房地產開發商各1個）。

      住宅區2只有一個配線區，僅設置設備間，從設備間直接布放光纜至每棟住宅建筑；將用戶接入點設于設備間內，設備間內安裝配線設備機柜4個（3家電信運營企業與房地產開發商各1個）。

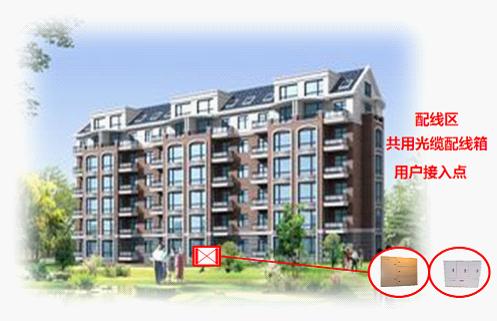

      3）1棟多層住宅建筑組成的住宅區

      住宅區只有1棟6層樓，3個單元，1梯2戶，共計36戶。這個住宅區只需設置一個配線區，可在某一單元內采用一個共用箱體代替電信間功能；用戶接入點設置在共用配線箱內，電信運營企業與房地產開發商的配線設備采用同一箱體（3+1箱體）內分區域方式安裝。

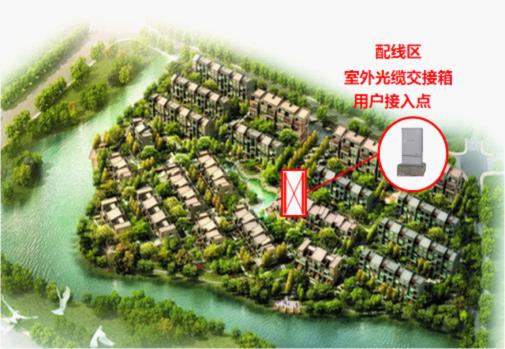

      4）別墅區

      按照約120戶劃分為一個配線區，在配線區中心地帶設置室外光纜交接箱；用戶接入點設置在光纜交接箱內，電信運營企業與房地產開發商的配線設備采用光纜交接箱內分區域方式安裝。

      以上案例可以看出，在實際應用時應依據標準規定和設計原則，根據住宅區和住宅建筑的實際情況，結合連接模型和應用場景，對配線區進行合理劃分并確定用戶接入點的設置方案，以適應不同形式的住宅區和住宅建筑光纖到戶通信設施工程建設的需求。

（光纖到戶國家標準編制組）
